PCを昇降机に吊り下げる固定具の作成

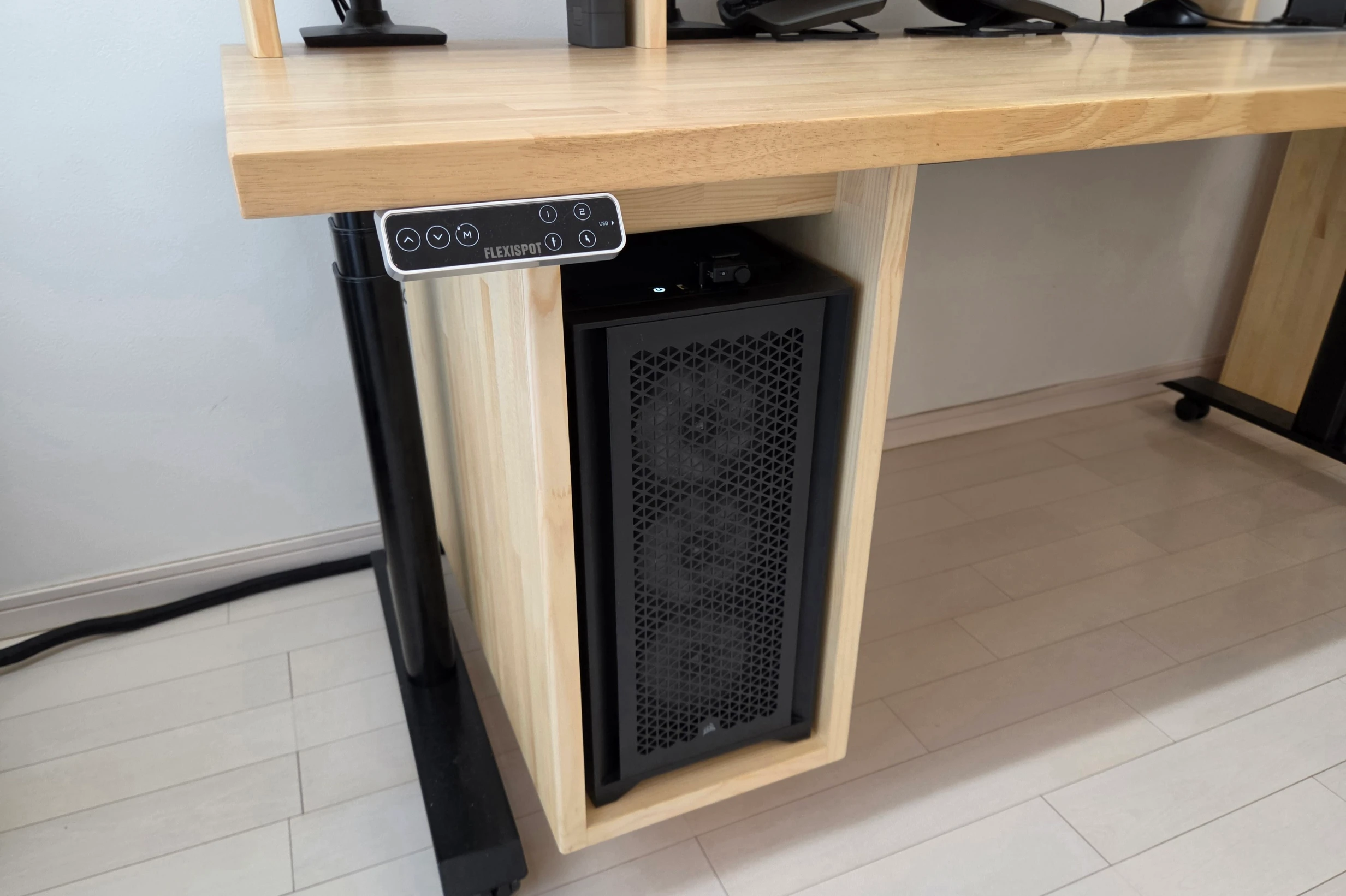

デスクトップPCの環境改善をしたので、その記録を残します。PCを昇降机の天板に固定し、床から浮かせるような固定具を作りました。

動機

現在までPC本体は床に置き、モニターを昇降机に固定する構成を取っていました。しかしながらこの構成では、PC裏にケーブルがもじゃもじゃと押し込まれ、ホコリは溜まりますし、机を移動するたびもじゃを解体する必要がありました。そして見た目が汚いです。

そこでケーブル類を収納できるケースのようなものを作ろうと考えたのです。単に箱を作っても臭い物に蓋をした感じがあって趣がないので、ちょいと工夫をし、先述の通り机の天板にPCを吊り下げるようにしました。吊り下げ式にすることで色々と嬉しいことがあります。例えば、

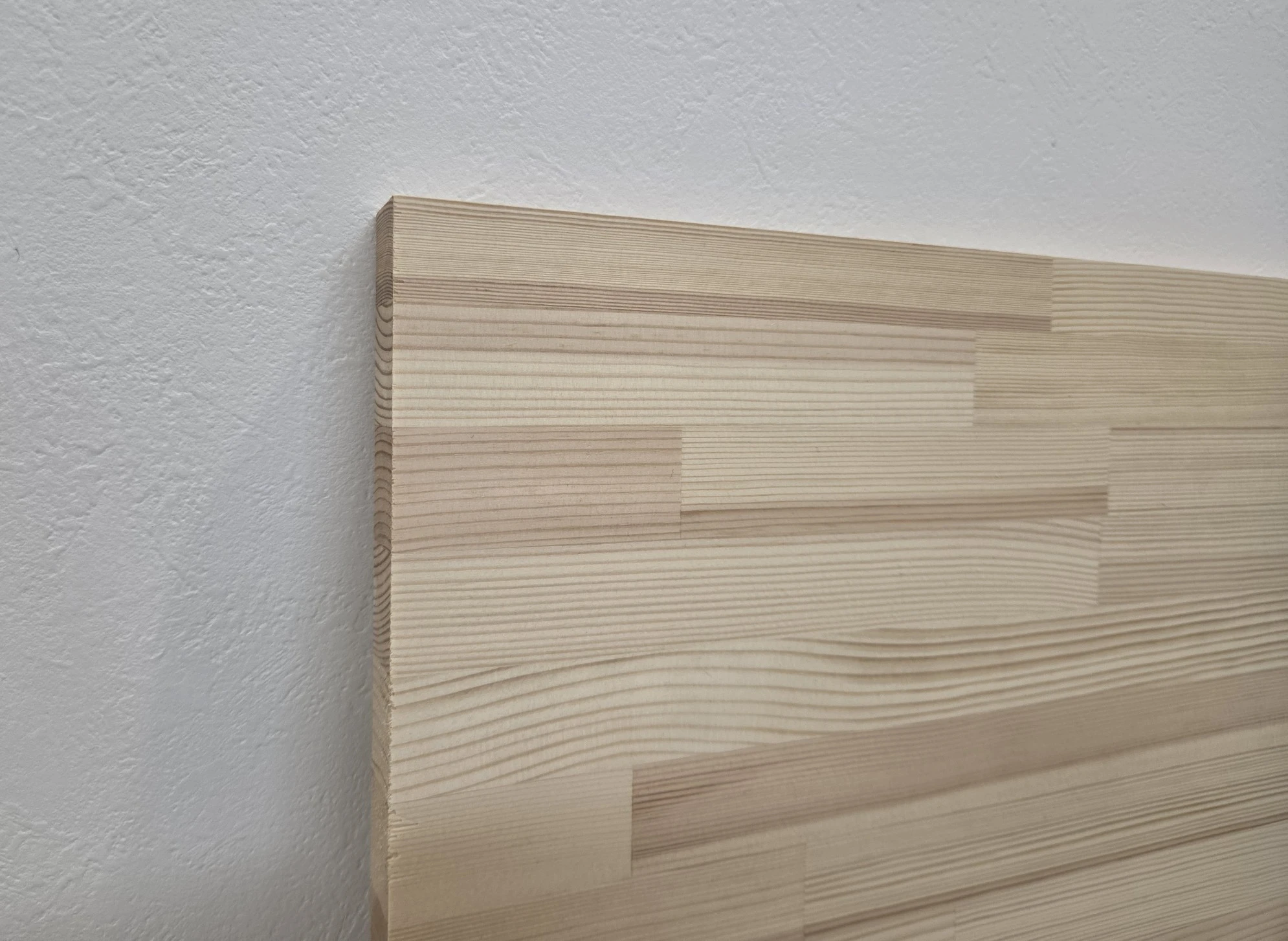

木材は25mmのパイン集成材を用いました。松の木です。見た目も好みで、反りも少なく、針葉樹であるため柔らかく加工もしやすいです。

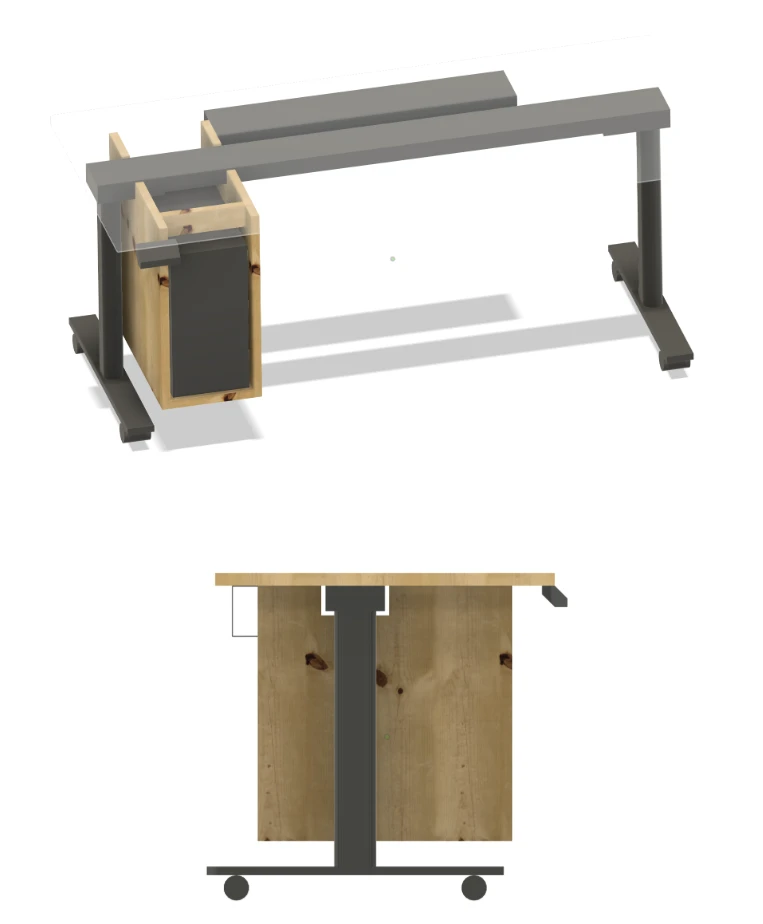

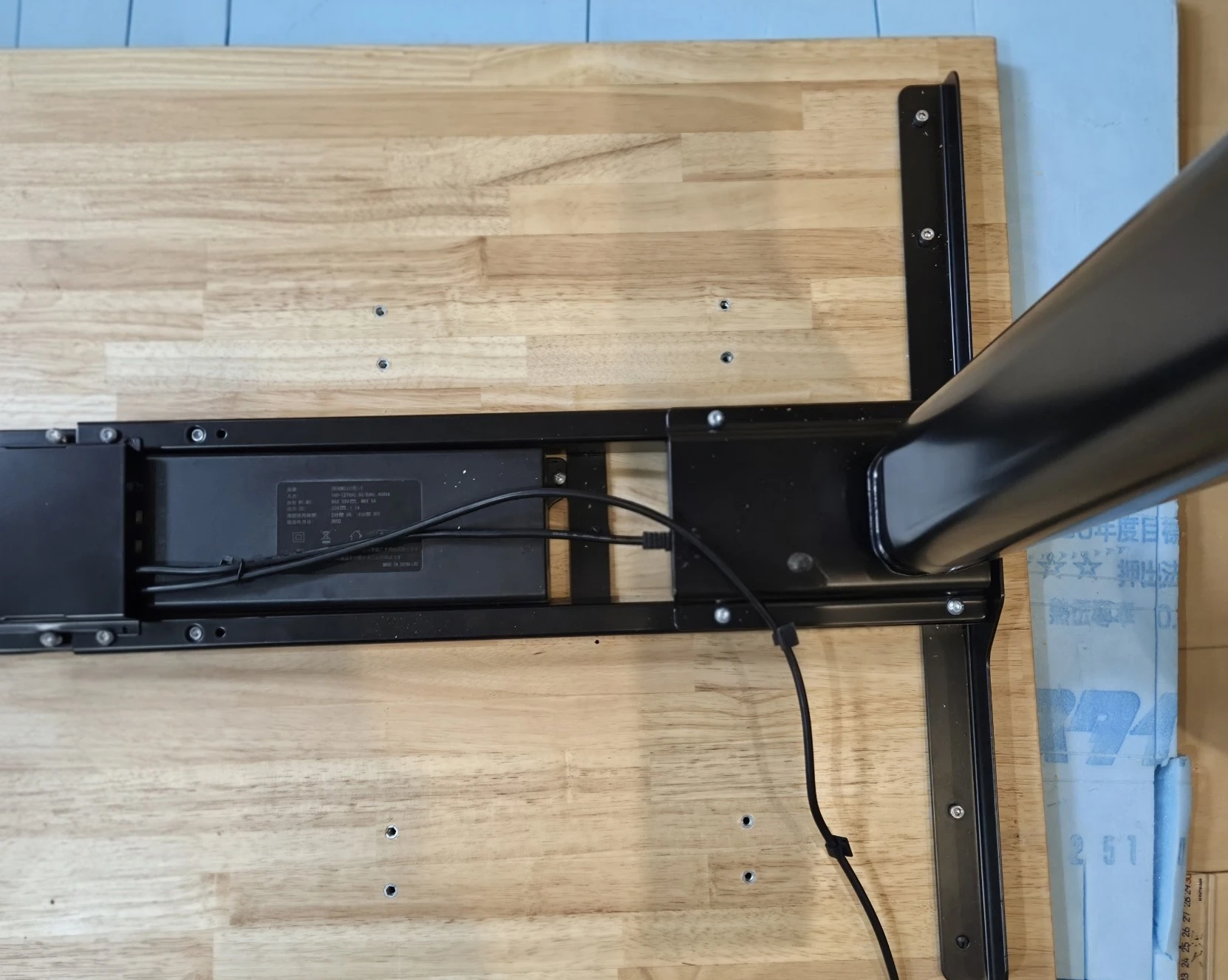

天板中央には昇降機構があり干渉すると厄介なので、あらかじめ機構側をCADにおこして設計しました。

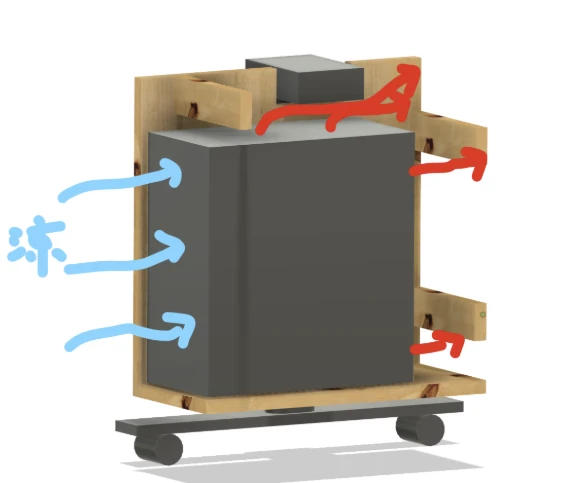

エアフローですが、上部のファンからのエア経路がかなり怪しいです。たまにはファンにも頑張っていただく。そこまでブイブイ言わせる予定もないので良しとします。

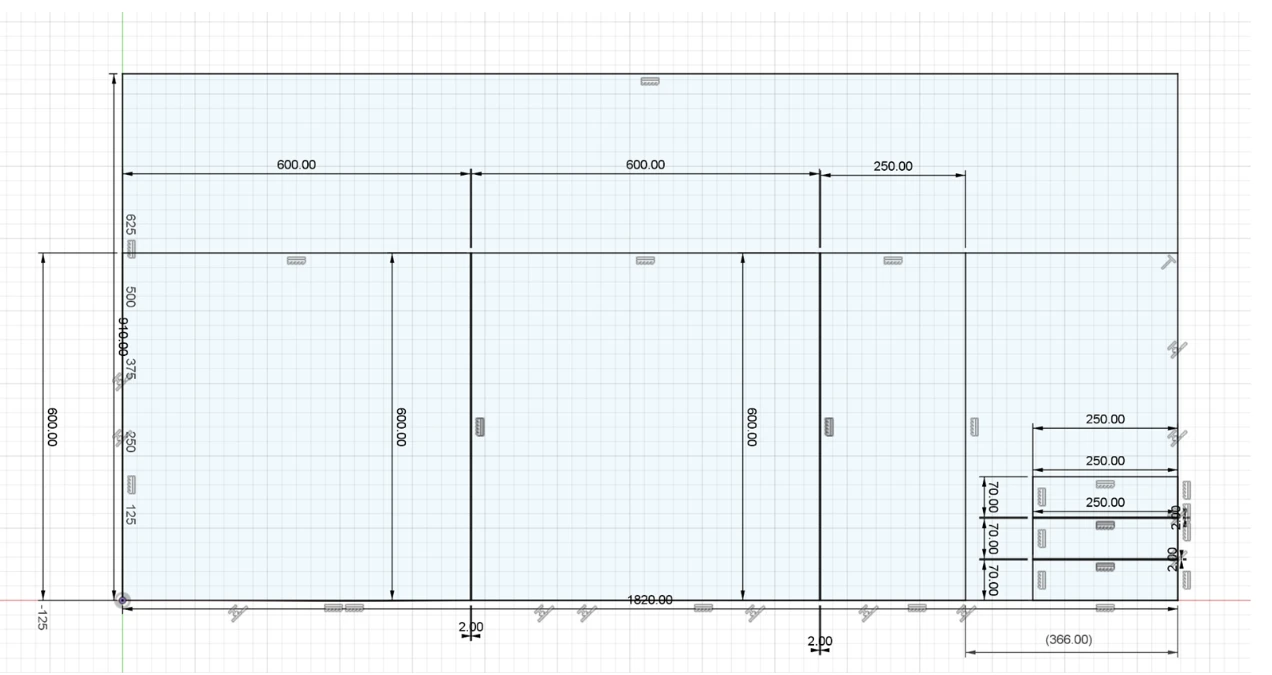

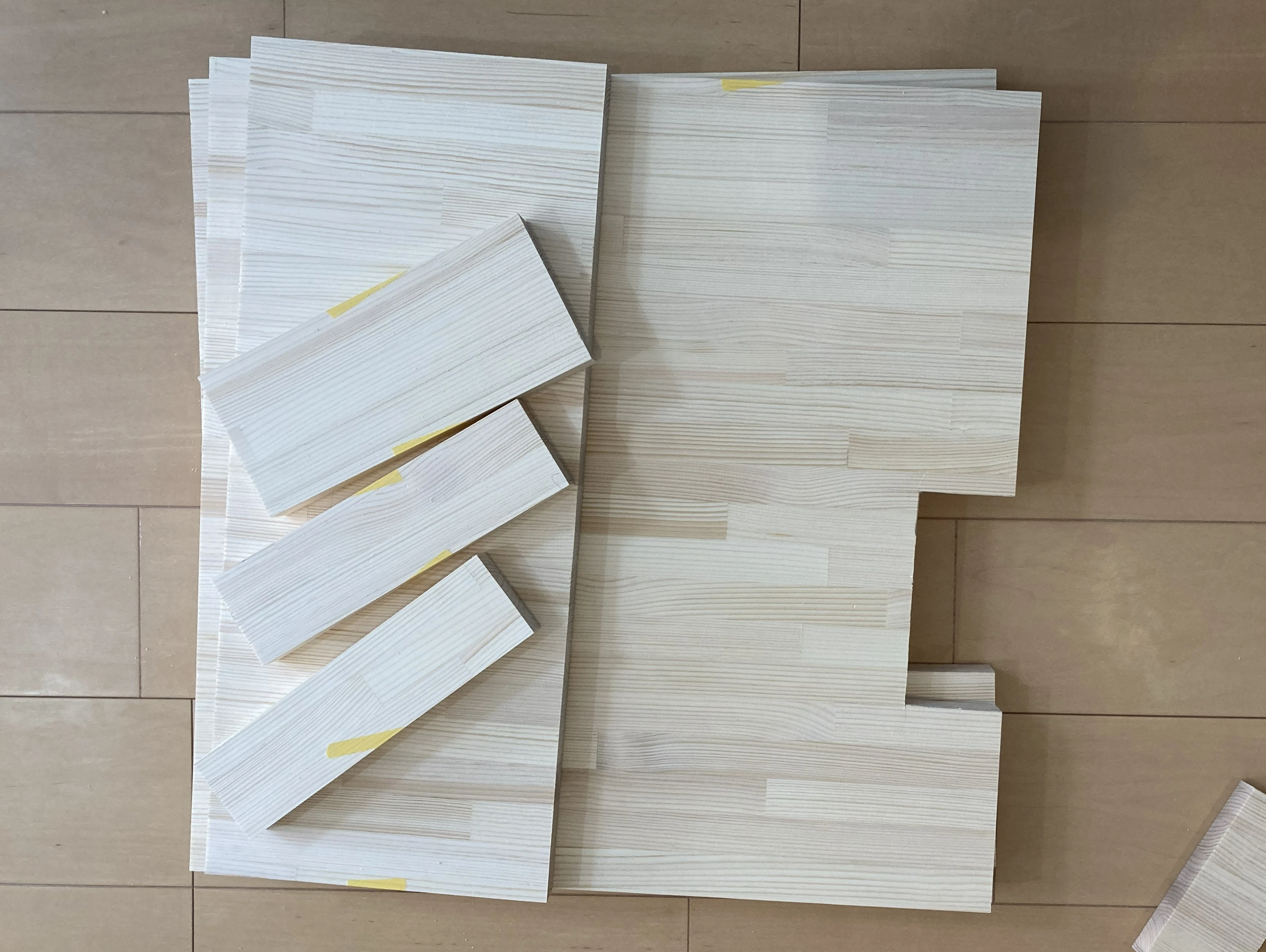

次に、一枚板から部材をどのように切り出していくかを計画します。木目の事を考えて切り出す必要があるので。なるべく角から使って、既存の直角を活かせるよう配置。

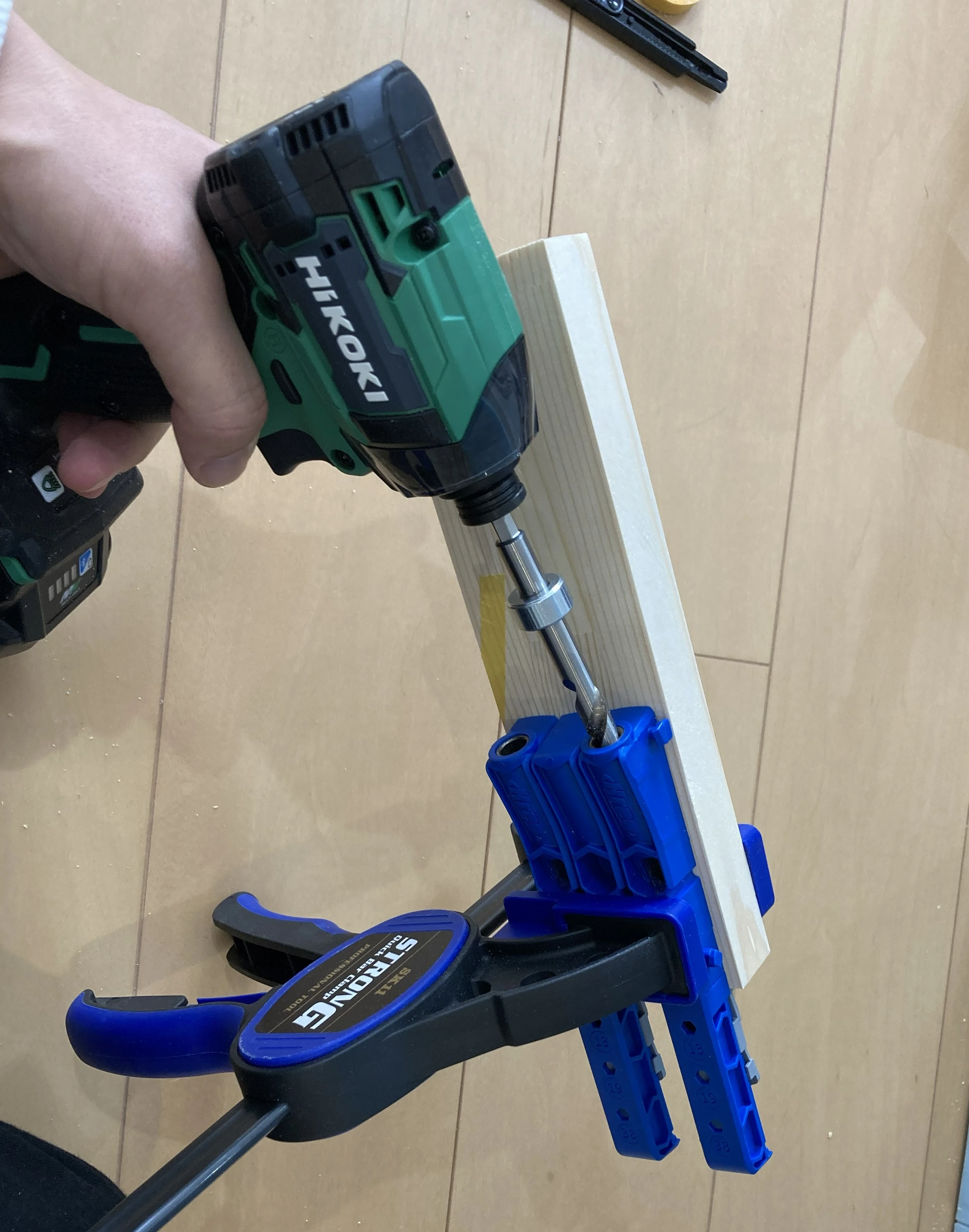

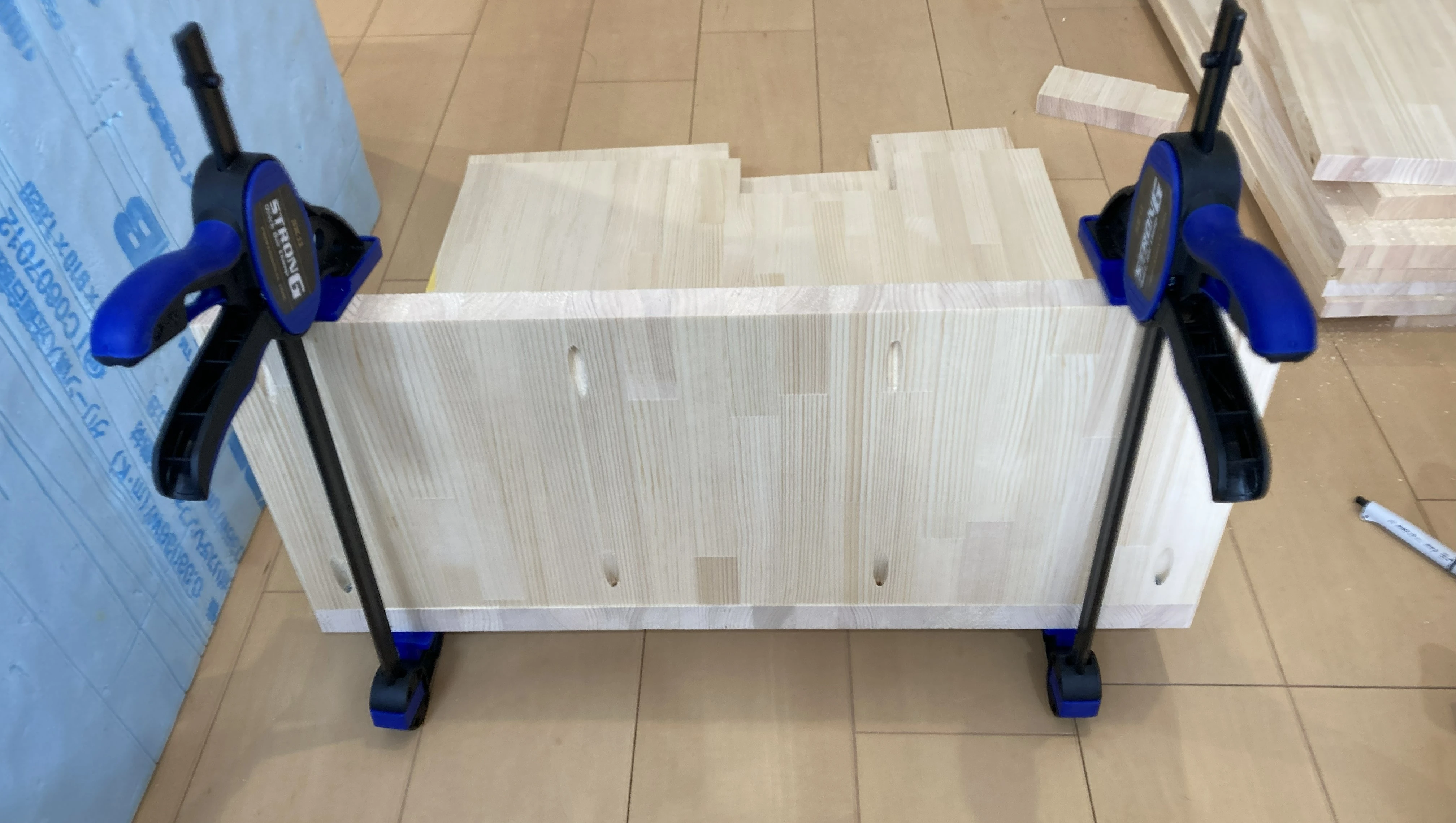

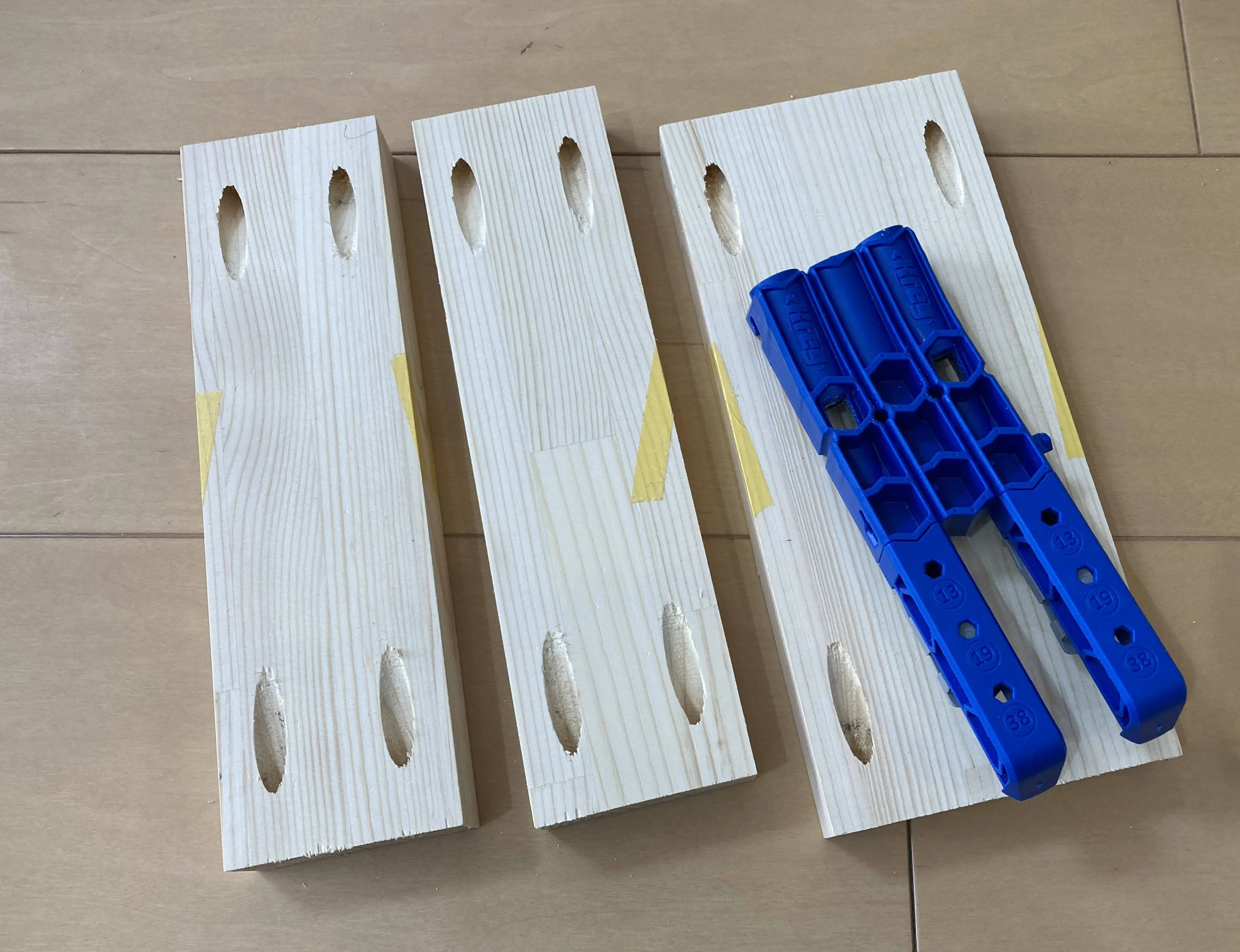

次に部材をくっつけていくのですが、ポケットホールジグなるものをYouTubeで見つけたので試してみました。斜めに穴を掘りネジを打つことで、ネジ頭を隠すことができる治具です。なるべくネジ頭を隠したい派なので、これを使うことにしました。メッサ便利。

Kreg（クレッグ）ポケットホールジグ320 ネジ頭が隠れる木材のジョイント工具 DIYや棚の作成に斜め穴あけガイド【正規輸入品】

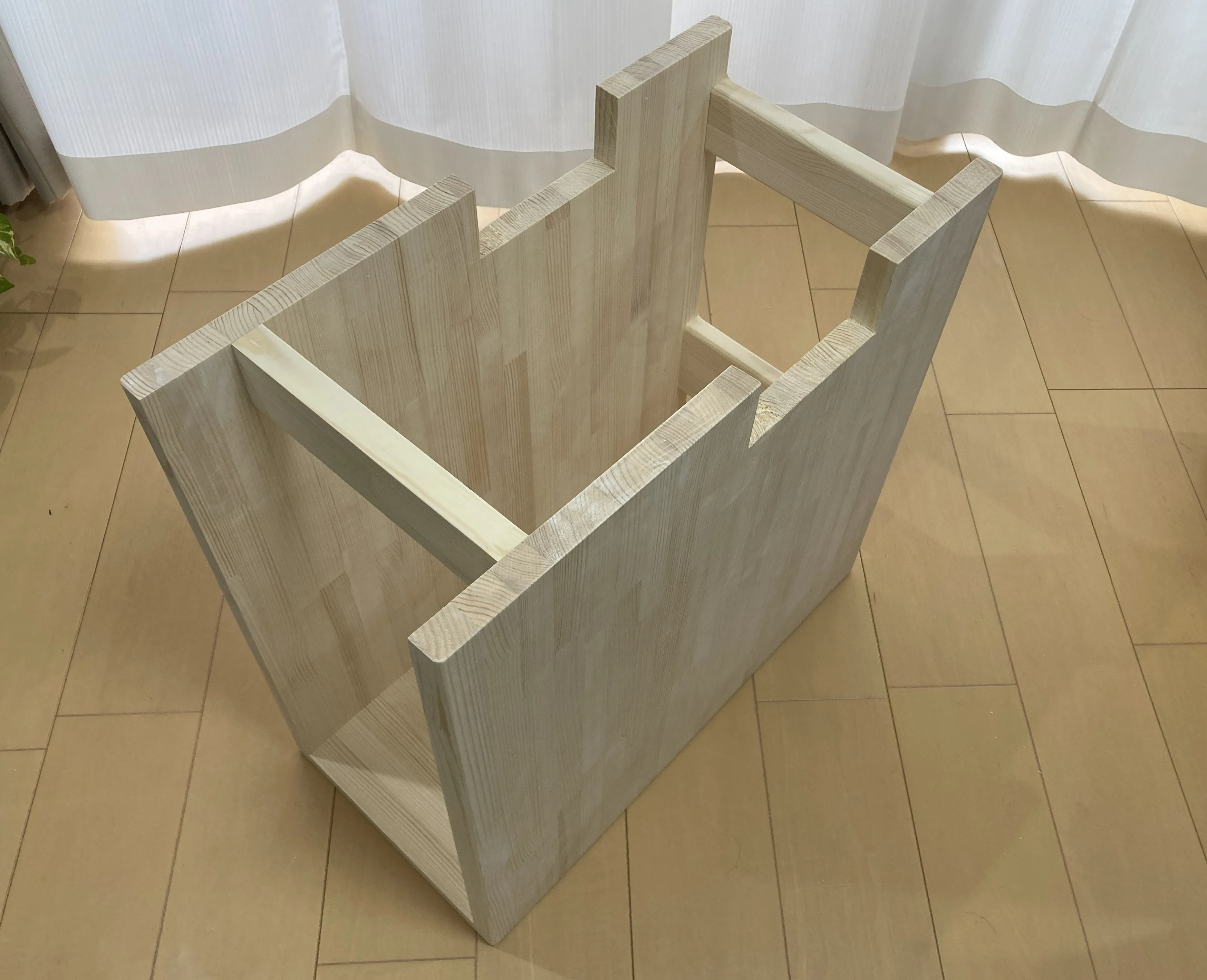

角をトリマーで丸めて、オイル仕上げの前工程としてやすりがけをしたところです。

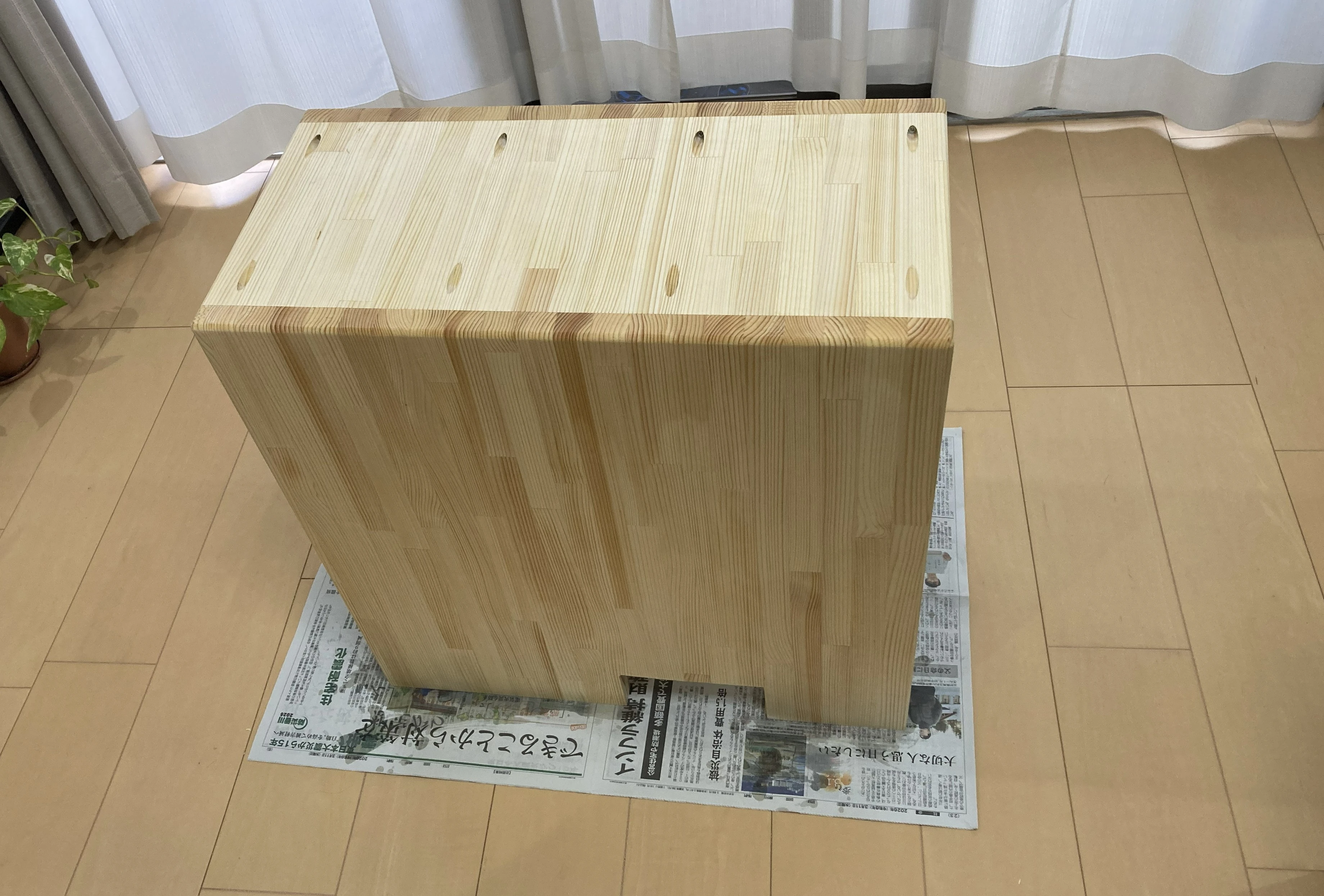

オイル仕上げをした後です。今回は2回塗りをしました。

オイルはリボスのものを使いました。木の質感を活かしつつ、艶が綺麗に出るので気に入っています。匂いも良いです。

リボス自然健康塗料　アルドボス（木部用塗料）　クリア　0.75L

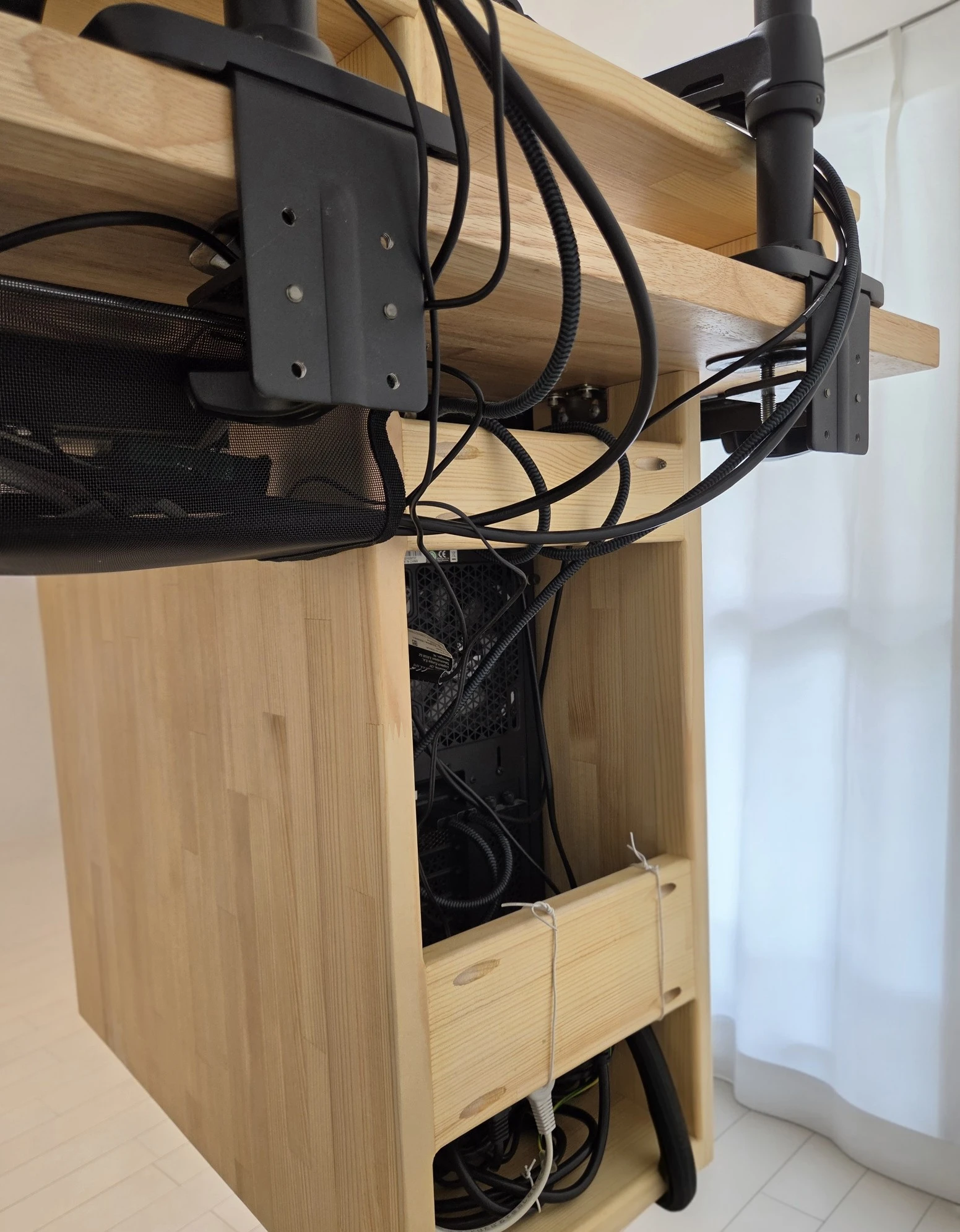

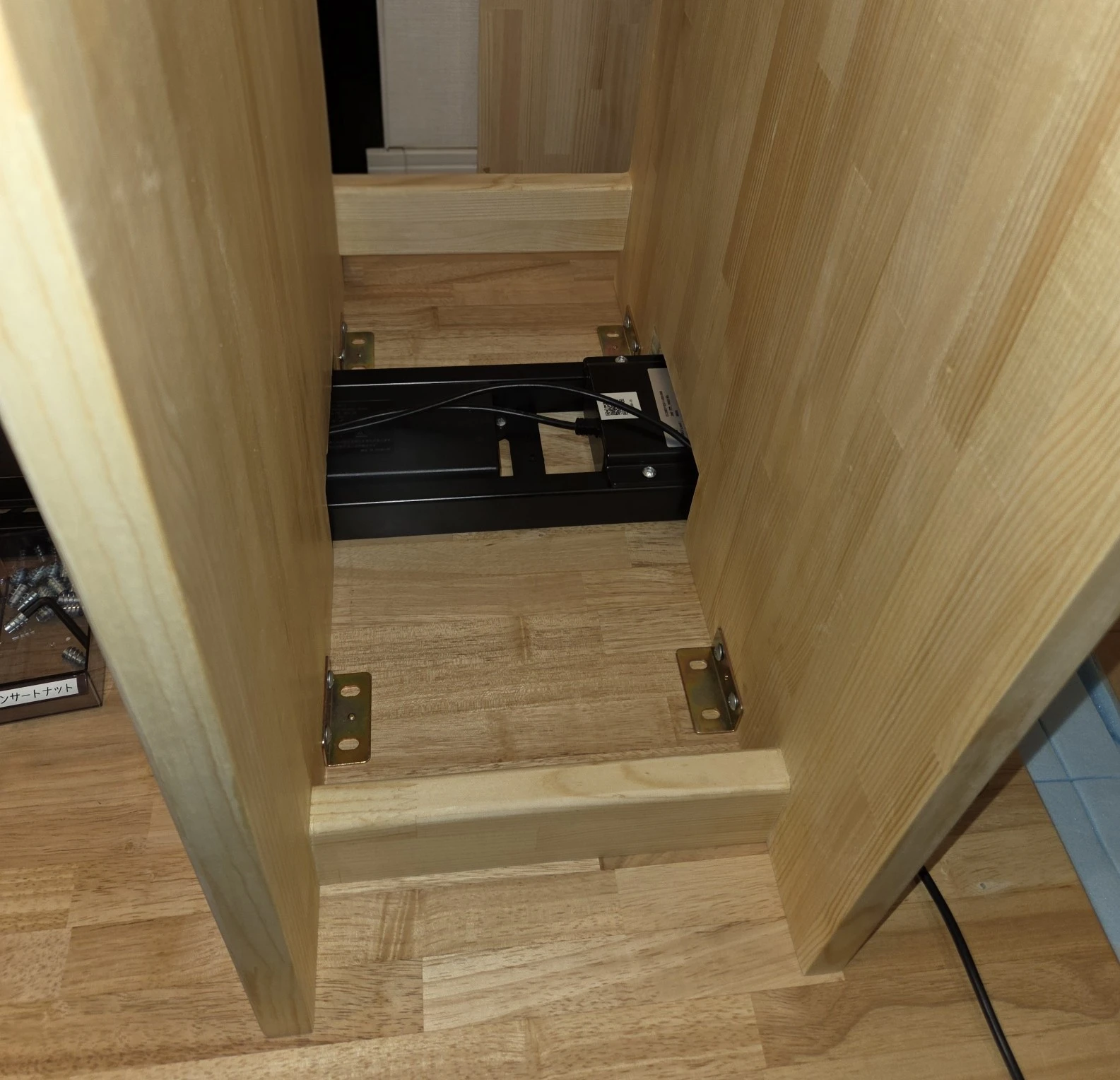

机とはL字金具で固定してます。引っ越しが楽になるよう、机側にはインサートナットを埋め込んで固定する構成にしました。ネジ 8 本で固定しているので、しっかり固定できていると思います。

ご覧いただきありがとうございました。DIYは非常に脳汁が出ていいですね。これからも色々作ります。
